防雷接地装置安装施工工艺及流程
点击数：15942018-09-05 17:12:58 来源: 文兴|镀锌线管|电线套管|镀锌线槽|电缆桥架|镀锌方管|家具管|异型管|护栏管|镀锌护栏管 - 广东文兴钢管有限公司

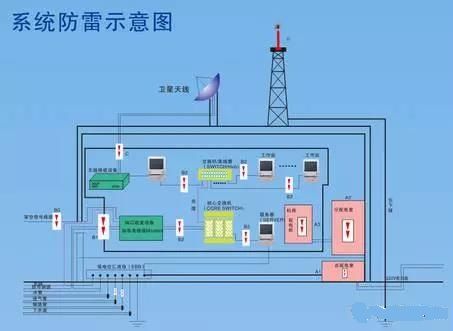

1、适用范围镀锌扁钢接地线、裸铜排接地线施工。
2、施工流程
3、工艺流程说明及注意质量控制要点
（1）施工准备
1、技术准备：熟悉施工图纸和设计对接地网施式技术要求，熟悉接地网施工规范。
2、材料准备“根据设计规格和型号，结合工程用量进行接地网用镀锌扁钢、角钢（或铜绞线、铜排、铜棒、铜包钢等）等材料准备；对到达现场材料的规格、质量、外观等进行必要的检查。
3、人员组织：技术人员，安全、质量负责人，焊工及安装人员。
4、机具准备：电焊机、切割机、气焊、接地沟开挖用机械设备或工具等。
（2）接地沟开挖
1、根据主接地网的设计图纸对住接地网敷设位置、网格大小进行放线。
2、按照设计或规范要求的接地深度进行接地沟开挖，深度按照设计或规范要求的最高标准为准，且留有一定的裕度。
3、接地沟宜按场地或分区进行开挖，以便记录完成情况，同时确保现场的文明施工。
（3）垂直接地体加工
1、按照设计或规范要求长度进行垂直接地体的加工。
2、镀锌角钢作为垂直接地体时，其切割面在设前需进行防腐处理。
3、为了便于垂直接地体按照，垂直接地体的下端部应加工成锥形。
4、为了避免垂直接地体安装时，上部敲击部位的损伤，宜在上端部敲击部位进行相应的加固。
（4）垂直接地体的安装
1、按照设计图纸的位置安装垂直接地体。
2、为了便于垂直接地体与水平接地体塔接处的焊接，宜在垂直接地体未埋入接地沟之前在垂直体上焊接一段水平接地体，水平接地体必须预制成弧形或直角形与垂直接地体进行塔接。
3、铜棒、铜包钢垂直接地体与水平接地体焊接可靠。
4、垂直接地体上端的埋入深度必须满足设计或规范要求，按照结束后在上端敲击部位进行防腐处理。
5、垂直接地体的间距应大于其长度的2倍，且不应小于5m。
（5）主接地网敷设、焊接
1、接地体埋设深度应符合设计规定，当设计无规定时，不宜小于0.6米。
2、接地网的连接方式应符合设计要求，一般采用焊接，焊接必须牢固、无虚焊。
3、钢接地体的塔接应使用接焊。
4、裸铜胶线与铜排接地体的焊接采用热熔焊方法。
（6）主接地网防腐
（7）隐蔽工程验收及接地沟土回填
接地网的某一区域施工结束后，应及时进行回填工作。在接地沟回填土前必须经过监理人员验收签证，合格后方可进行回填工作，同时做好隐蔽工程的记录。
回填土不得夹有石块和建筑垃圾，外取土壤不可有较强的腐蚀性，回填土应分层夯实。
（8）设备接地安装
1、与设备连接的接地体应采用螺栓塔接，塔接面要求紧密，不得留有缝隙。
2、设备接地体应能使引下线接地体横平竖直、工艺美观。
3、要求两点接地的设备，两根引上接地体应与不同网格的接地网或接地干线连接。
4、电气设备的接地应以单独的接地体与接地网相连，不得在一个接地引线上串接几个电气设备。
5、设备接地的高度、朝向应尽可能一致。
6、集中接地的引上线应做一定的标识，区别于主接地引上线。 G、高压配电间高、低压配电屏柜，静止补偿装置，设备和围栏等门的胶链处应采用软铜线连接，保证接地的良好。
（9)接地标识
1、全所黄绿接地漆的间隔宽度一致，顺序一致。
2、随着接地网规格的增大，接地漆的间隔宽度应做一定的调整。
3、明敷的接地在长度很长时不宜全部进行接地标识。
（10）实验
1、进行工频接地电阻测试。
2、雨后不应立即进行工频接地电阻的测试，测试的结果必须符合设计要求。 （11）质量验收
1、施工图和设计变更，安装及实验记录，隐蔽工程签证，材料的质保材料等。
2、材料规格和连接方式符合设计要求，接地可靠。防腐措施完好，标识齐全明显。
