一，线槽、桥架安装：
　　1、线槽、桥架应平整，无扭曲变形，内壁无毛刺，各种附件齐全。

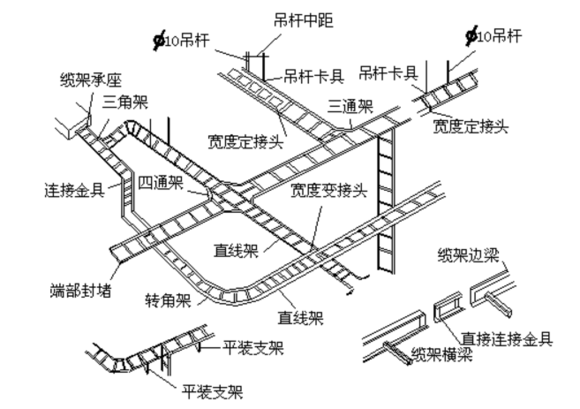

　　2、线槽、桥架的接口应平整，连接可采用内连接或外连接，接缝处应紧密平直，连接板两端不少于2个防松螺帽或防松垫圈的连接固定螺栓，螺母置于线槽外侧。非镀锌金属线槽、桥架连接板的两端应有跨接线，跨接线为截面积不小于4mm2的铜芯软导线（桥架可用硬导线）。线槽盖装上后应平直，无翘角，出线口的位置正确。 　　3、线槽、桥架交叉、转弯、丁字连接时，应采用单通、二通、三通，四通或平面二通、平面三通等进行变通连接，导线接头处应设置接线盒或将导线接头放在电气用具内。
　　4、线槽与盒、箱柜等连接时，进线和出线口等处应采用抱脚或翻边连接，并用螺丝紧固，末端应加装封堵。
　　5、线槽、桥架的所有非带电部门的铁件均应相互连接和跨接，使之为一个连续导体，并做好整体接地，金属线槽、桥架不作设备的接地导体，当设计无要求时，金属线槽、桥架全长不少于2处与接地（接零）干线连接。
　　6、线槽、桥架过墙或楼板孔洞时，周围应留50-100mm缝隙，接防火分区用防火材料封堵。
　　7、在吊顶内敷设时，假如吊顶无法上人时，应留有检验孔。
　　 8、线槽、桥架经由建筑物的变形缝（伸缩缝、沉降缝）时，应断开，用内连接板搭接，不需固定。保护地线和槽内导线均应有补偿裕量。
二、线槽内保护地线安装：
　　1， 保护地线应根据设计图要求敷设在线槽内一侧，接地处螺丝直径不应小于6mm；并且需要加平垫和弹垫圈，用螺母压接牢固。
　　2、线槽内配线要求：线槽内配线前应清除线槽内的积水和污物。
　　3、在统一线槽内（包括绝缘层在内）的导线截面积总和应该不超过内部截面积的40%。
　　4、线槽口向下配线时，应将分支导线分别用尼龙绑扎带绑扎成束，并固定在线槽底板上，以防导线下坠。
　　5、导线较多时，除采用导线外皮颜色区分相序外，也可利用在导线
